摩擦型手柄結構簡介與失效原因分析
2022-01-18

? ? 在工程車輛的手柄使用的環境中,重載環境會經常使用到摩擦定位型手柄,通常情況下,摩擦型手柄一般用于車輛的持續加速或者后退。

摩擦型手柄結構簡介與失效原因分析

? ? 此類手柄通常情況下不同于自復位型的手柄,對于壽命要求不會和自復位手柄一樣高,注重點則是手柄摩擦力的均勻性、摩擦功能使用的可靠性以及重載情況下的耐受性等。

? ??

? ? 目前市場上使用的摩擦型結構主要分為兩種:

?一、 平面與平面接觸的摩擦結構。

摩擦型手柄結構簡介與失效原因分析

? ? 平面和平面的接觸結構通常是通過壓板壓緊摩擦部件,利用彈性元件提供彈力撐起摩擦結構來保證摩擦力的。

? ? 常用的摩擦件材質有:合金銅、陶瓷片、POM等。

? ? 常用的彈性元件有:壓簧、碟形墊片、彈墊等。

此種結構優點:

? ? 1. 裝配簡單,結構穩定性較高。

? ? 2. 壓緊后有彈性件支撐以保證摩擦力的穩定性。

缺點:

? ? 1. 由于平面與平面接觸,無法保證均勻的摩擦力。

? ? 2. 對于摩擦片的要求高,耐摩擦的同時,需要一定的剛性防止安裝時脆裂。

主要失效形式:

? ? 平面與平面接觸的摩擦形式在失效時,主要以固定側間隙和其余摩擦側間隙不勻,導致的摩擦力不均勻,甚至手柄整體卡滯。

? ? ?此時操作人員如果再使用過大的力度扳動手柄,則可能造成手柄的搖桿彎曲、搖桿斷裂等不可逆地損傷導致手柄。

正確的處理方法:

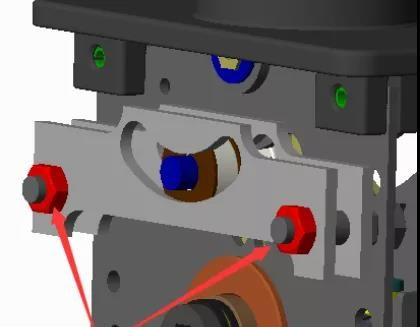

A.如果發現摩擦力不均勻的情況,可以適當調整固定螺釘/螺母的鎖緊力度。

摩擦型手柄結構簡介與失效原因分析

二、 外圓與內圓接觸的摩擦結構。

摩擦型手柄結構簡介與失效原因分析

? ? 外圓與內圓的摩擦結構通常是通過外部鎖緊件鎖緊摩擦件,利用彈性元件提供彈力撐起圓形摩擦結構來保證摩擦力的。

? ? 外圓摩擦結構能夠均勻摩擦手感,由于摩擦件和調節件是通過圓形包裹的,通過摩擦環和摩擦滾輪之間的摩擦來保證摩擦力,整個摩擦面是外圓和內圓的接觸,因此摩擦力能做到十分均勻。

外圓摩擦結構的優點:

? ? 1. 摩擦力均勻,摩擦結構穩定。

? ? 2. 結構耐磨損,壽命較長。

外圓摩擦結構的缺點:

? ? 1. 對于加工件的精度要求較高。

? ? 2. 長期使用后,摩擦力會逐漸變小,需要定期調節摩擦力。

主要失效形式:

? ? 外圓與內圓接觸的摩擦形式在失效時,主要以長時間使用后,摩擦力減小產生的摩擦力不足導致手柄停止的位置隨車輛振動而偏移的情況。

正確的處理方法:

? ? A、如果發現摩擦力不均勻的情況,可以適當調整固定螺釘/螺母的鎖緊力度。

摩擦型手柄結構簡介與失效原因分析

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?平面接觸型? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圓面接觸型

? ? B、如果已經發生卡滯,請聯系供應商進行維修或換新。

對于兩種摩擦形式的選擇:

? ? 通常高空車手柄對于摩擦型手柄的選擇,一般選用平面接觸型,需要保證摩擦力的穩定性以確保安全性。

? ? 而農機使用手柄通常用圓面接觸的摩擦型手柄較多,以確保摩擦力的穩定性和操作的可靠性。
