電位器作為電控手柄核心-角度傳感器,就是將人們用手發出的位移信號通過電位器轉換成電信號。電位器是出現最早的電控手柄的傳感方式。電位器的優點是抗干擾能力強,功耗低。


電位器的圖標

電位器外形圖

三端電位器和四端電位器
常見的電位器都是三端電位器,如圖所示。四端電位器是在三端電位器上加了一個中位端,這是電控手柄上常用電位器的特點。一般電控手柄在靜止狀態時是處在中心位置的,可以前后或者左右滑動。
電控手柄上使用的電位器:
通常電控手柄上使用的是長壽命導電塑料電位器。使用的是高耐磨的導電塑料膜,加上高耐磨的稀有合金電刷片,電位器壽命可以達到二百萬次以上。我們公司HJ30系列產品上使用的就是定制長壽命電位器。HJ60系列產品上使用的是長壽命電阻片和稀有合金電刷組成的定制電位器。

HJ60用電阻片和電刷照片
電控手柄中用到的電位器的特點:
長壽命:由于工業電控手柄的特殊性,幾乎所有的電控手柄被要求重復操作壽命必須達到一百萬次以上,部分應用場合需要達到一千萬次以上。而普通的碳膜電位器的壽命只有十萬次以下。所以在電控手柄上應用的都是特殊材料制作的電位器,我們稱為“長壽命電位器“也叫”導電塑料電位器“。目前這種電位器的壽命普遍可以達到二百萬次。而使用壽命長達一千萬次的電位器需要特殊定制。
小角度:一般的電控手柄的操作角度都在40°到60°度之間。所以電控手柄上使用的電位器都是特殊定制的。
電阻值范圍:總電阻一般在2K;5K;10K范圍內。
電位器手柄應用注意事項:手柄使用前一定要確認手柄說明書再通電,一旦接錯線很可能會燒毀電位器。其原因是如果把電位器滑動端接到電源或者接地端,再操作手柄,當手柄上的電位器滑動到電源或者接地端時,回路上的電阻值趨于零,根據歐姆定律,回路里的電流就趨向無窮大,電位器就會燒毀,所以需要特別注意。解決這個問題的辦法是手柄選型時盡量不要選用滑動范圍0%-100%的電位器,最好選擇用10%-90%的電位器選,這樣即使接錯線也不至于燒毀電位器。
? 另外,設計電控系統的時候一定要把電位器接成滑動電位模式(下圖左側圖),不要接成變阻器模式(下右側圖)。在滑動電位模式的時候,電位器的電阻值變化不影響輸出信號的精度;而如果接成了變阻器模式,雖然也可以達到調節信號的目的,但長時間使用后,電阻值發生變化就會影響信號精度。

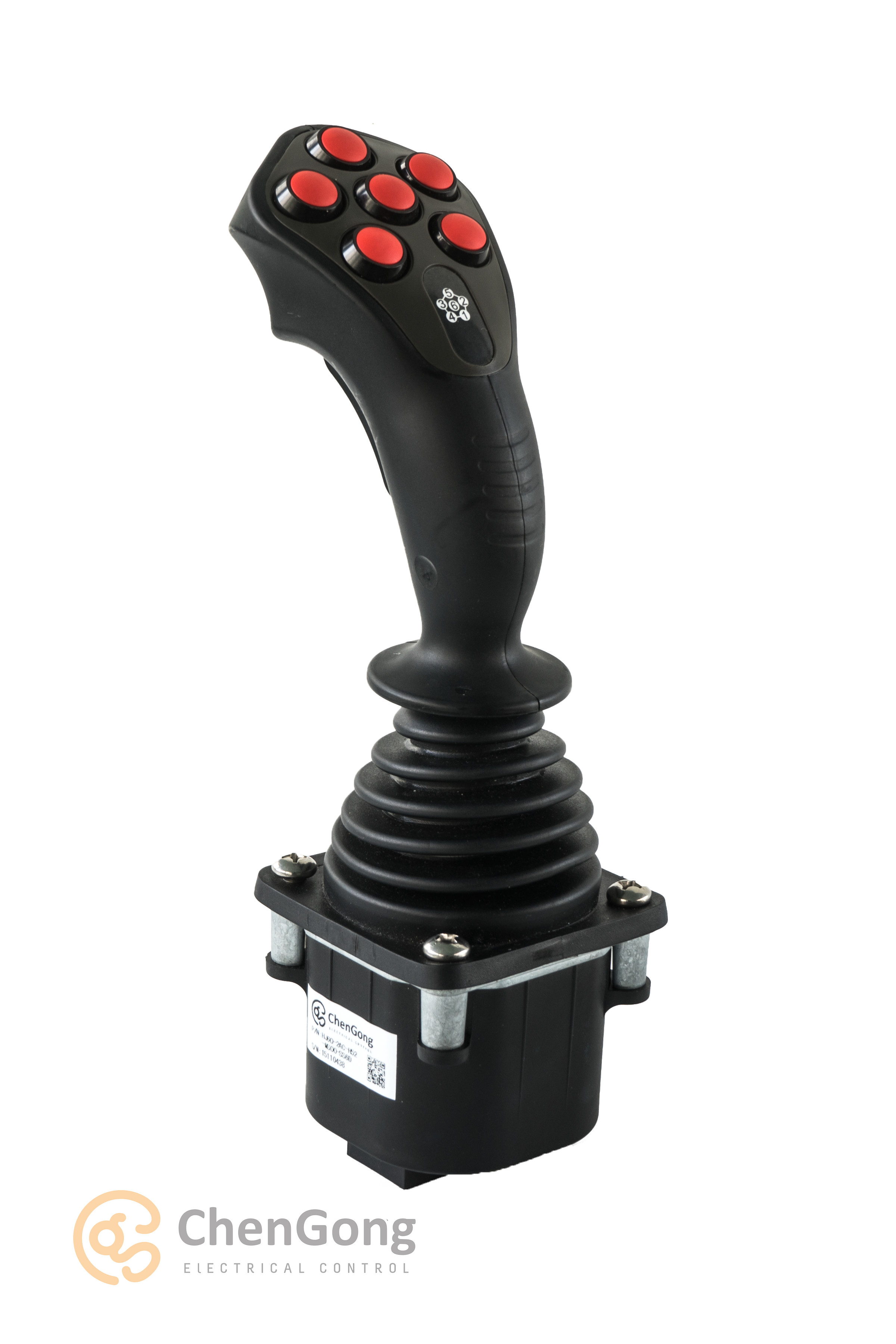

電位器手柄實例:

FJ1

FJ120

FJ11

FJ30

HJ60

HJ18
